通径 (NG) 10 至 32
压力至 350 bar
流量至 650 L/min
用于底板安装
安装面符合 DIN24340 E 型和 ISO 6264
用于螺纹连接，用于底板安装
5 种压力范围

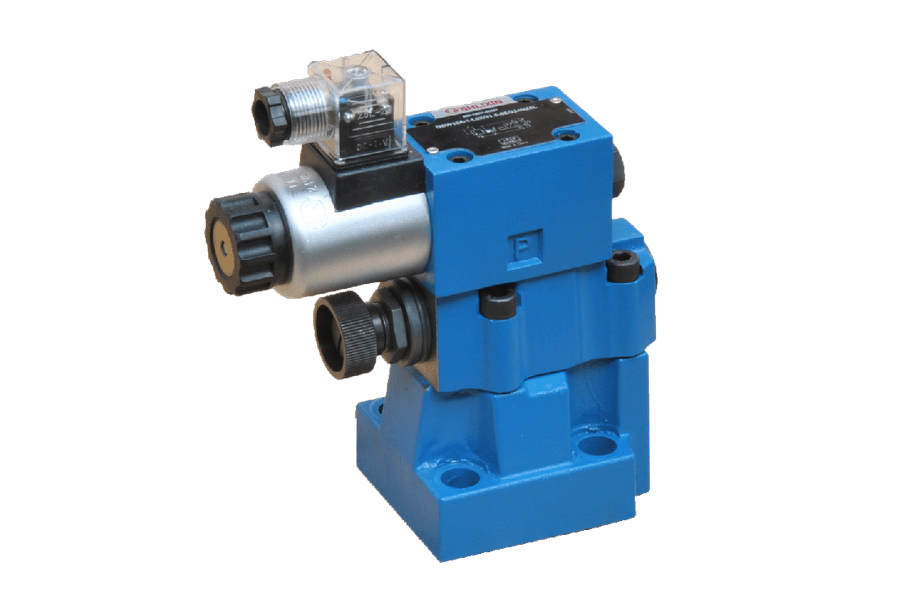

借助于安装在其上的电磁方向阀操作卸荷
2 种调节形式：旋钮；带保护罩的调节螺栓
可选的切换时间延迟 ( 仅 DBW 型 )
| 安装位置 | 可选的 | |||||||
| 重量 | DB...10 | DB...15 | DB...20 | DB...25 | DB...30 | |||
| 底板 安装 | DB | kg | 约3 | - | 约3.9 | - | 约5.3 | |
| DBW | kg | 约4.5 | - | 约5.4 | - | 约6.8 | ||
| DBC | kg | 约1.2(对DBWC型加1.5) kg | ||||||
| DBC10 or 30 | kg | 约1.5(对DBWC10型30型加1.5) kg | ||||||
| 螺纹 连接 | DB..G.. | kg | 约5.3 | 约5.2 | 约5.1 | 约5.9 | 约5.8 | |
| DBW..G.. | kg | 约6.8 | 约6.7 | 约6.6 | 约7.4 | 约7.3 | ||
| 切换时间延迟器 | kg | 约0.6 | ||||||
| 方向阀技术数据 | 见WE6型电磁换向阀常闭型用3WE6A9，常开型用3WE6B9 | |||||||
| 工作介质 | 矿物油-适用于丁腈橡胶或氟橡胶密封 | |||||||
| 磷酸酯-适用于氟橡胶密封 | ||||||||
| 工作介质温度范围 | ℃ | -30至+80（丁腈橡胶密封） | ||||||
| -20至+80（氟橡胶密封） | ||||||||
| 粘度范围 | mm2/s | 10至800 | ||||||
| 油液污染度 | 油液最高污染度等级按NAS1638 9级和ISO4406 20/18/15级 | |||||||
| 最高 工作压力 | 油口 A B X P | bar | 350 | |||||
| 油口 T (DB) | bar | 315 | ||||||
| 最高背压 | 油口 Y DB | bar | 315 | |||||
| 油口 Y or T DBW | bar | 交流至160，直流至210 | ||||||
| 最大设定压力 | bar | 50; 100; 200; 315; 350 | ||||||
| 最小设定压力 | bar | 与Q相关(见性能曲线) | ||||||
| 通径(NG) | 10 | 15 | 20 | 25 | 30 | |||
| 最大 流量 | 底板安装 | L/min | 250 | - | 500 | - | 650 | |
| 螺纹连接 | L/min | 250 | 500 | 500 | 500 | 650 | ||
