规格：10~35
压力：至350 bar
流量：至1000 L/min

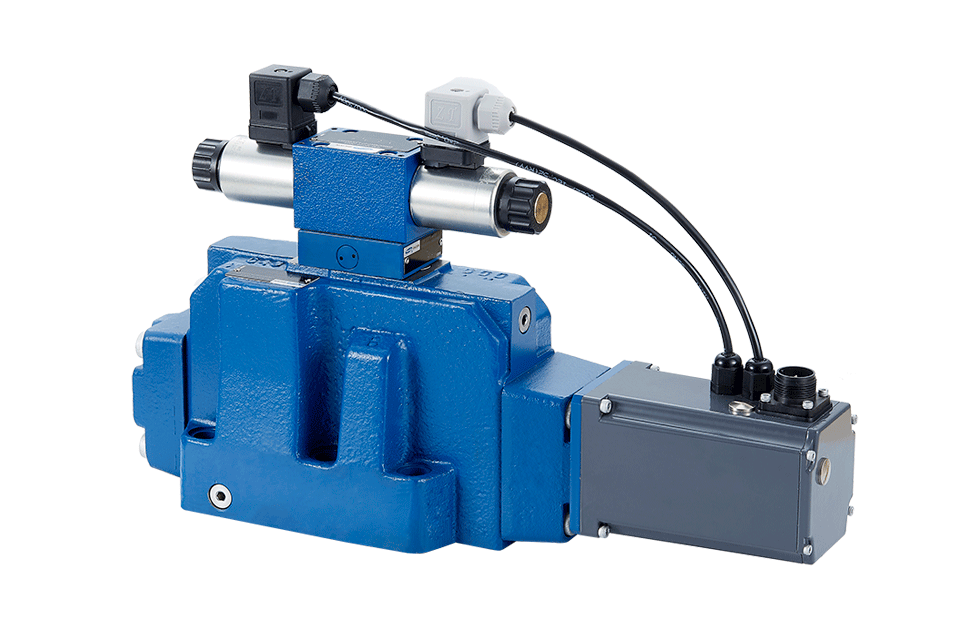

• 带主阀芯电气位置反馈的先导式双级比例方向阀，用于控制液流的大小和方向
• 板式连接结构，连接尺寸符合 ISO 4401 标准
• 主阀芯弹簧对中
• 带集成式比例放大器
• 先导控制为单级比例方向阀
• 先导阀为螺纹连接型比例电磁铁，线圈可单独拆卸
| 概述 | |||||||||
| 通径 | 10 | 16 | 25 | 27 | 32 | ||||
| 安装位置 | 任意，优先水平安装 | ||||||||
| 储存温度 | ℃ | – 20 至+ 80 | |||||||
| 使用环境温度 | ℃ | -20 至+ 50 | |||||||
| 重量 | kg | 8.7 | 11.2 | 16.8 | 20 | 37.2 | 72 | ||
| 液压( p=100bar HLP46 油温40℃±5℃时测得) | |||||||||
| 工作压力 | -先导阀 | 控制油 | bar | 25 至315 | |||||
| -主阀 | 油口 P A B | bar | 最高315 | 最高 350 | 最高 350 | 最高210 | 最高 350 | 最高 350 | |
| 回油压力 | 油口 T (先导回油) | 内泄 | bar | 稳态 <10 | |||||
| 外泄 | bar | 最高 315 | 最高250 | 最高 250 | 最高 210 | 最高 250 | 最高 250 | ||
| 油口 Y | bar | 稳态 <10 | |||||||
| 公称流量qVnom ±10%， Δp=10bar( Δp=阀压差 ) | L/min | 25 50 | - 125 | - 220 | - - | - 440 | - | ||
| 100 | 180 | 350 | 500 | 600 | 1000 | ||||
| 主阀流量 (最大允许流量) | L/min | 170 | 460 | 870 | 1000 | 1600 | 3000 | ||
| 油口X 和Y 控制油流量，
当输入 阶跃信号时 （ 0 至100 % ，315 bar) | L/min | 4.1 | 8.5 | 11.7 | 11.7 | 13 | 13 | ||
| 工作介质 | 符合DIN 51 524标准的矿物油(HLHLP) (HFD-R) | ||||||||
| 工作介质温度范围 | ℃ | 10 至80优先选择 40至50 | |||||||
| 粘度范围 | mm2/s | 20 至380 优先选择 30至45 | |||||||
| 油液清洁度 | 油液最高污染等级按 NAS 1638. | 推荐过滤器最小过滤比βx = 75 | |||||||
| 先导阀 | 第7级 | x = 5 | |||||||
| 主阀 | 第 9级 | x = 7 | |||||||
| 滞环 | % | ≤1 | |||||||
| 灵敏度 | % | ≤0.5 | |||||||
| 电气 | |||||||||
| 电压类型 | DC | ||||||||
| 电气接线 | 插头符合 DIN EN175 201-804 | ||||||||
| 最大功率 | W | 72 (平均值 = 24 W) | |||||||
| 电控器 | 内置于阀内 | ||||||||
